plantenbak 29-15-01 (donice modułowe na warzywa i kwiaty)

Zestawienie Modułów (Wymiary Zewnętrzne):

A. Moduł NISKI (Strefa Malucha)

• Wymiary: Szerokość 80 cm x Długość 120 cm.

• Wysokość: 45 cm (4 warstwy belki 100mm + cokolik/nóżki).

• Funkcja: Dostęp dla najmłodszych, truskawki/zioła.

B. Moduł WYSOKI (Strefa Starszaka)

• Wymiary: Szerokość 80 cm x Długość 120 cm.

• Wysokość: 80 - 85 cm (optymalna do pracy na stojąco).

• Konstrukcja: Musi być stabilna, dno wzmocnione poprzeczkami ze względu na ciężar ziemi.

C. Moduł MOSTEK (Łącznik Wiszący)

• Wymiary: Szerokość 80 cm x Długość 150-180 cm.

• Wysokość skrzyni: 25-30 cm (płytka donica na zioła/kwiaty).

• Montaż: Zawieszony pomiędzy dwoma modułami wysokimi (B).

• Prześwit pod mostkiem: Minimum 65 cm (aby wjechać wózkiem lub wsunąć nogi siedząc na krześle).

• Uwaga: Wymaga bardzo solidnego połączenia ciesielskiego z modułami sąsiednimi (np. na śruby zamkowe lub ukryte złącza stalowe).

Wytyczne wykonawcze:

1. Obróbka krawędzi: Wszystkie krawędzie zewnętrzne muszą być fazowane (R=5mm) – bezpieczeństwo dzieci.

2. Środek donic:

   • Impregnacja wewnętrzna (np. bitumiczna wodna).

   • Ocieplenie: Styropian min. 2 cm (ochrona korzeni przed mrozem i upałem).

   • Folia kubełkowa (kubełkami do drewna – wentylacja).

   • Agrowłóknina (wyściółka pod ziemię).

3. Dno:

   • Donice stojące na gruncie: Otwarte dno (kontakt z gruntem rodzimym) lub siatka przeciw gryzoniom.

   • Donica wisząca: Dno z desek calówek, nawiercone otwory drenażowe.

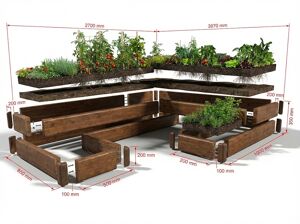

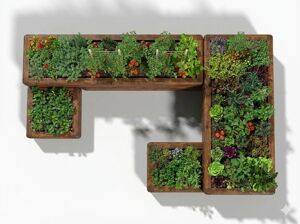

Legenda wymiarowa do Rzutu z góry:

• Całkowita szerokość zestawu: ok. 350 - 400 cm (zależnie od długości mostka).

• Głębokość zestawu: 200 cm (ramiona litery U).

• Szerokość pojedynczej donicy (profilu): 80 cm (optymalne, by dziecko sięgnęło do środka z obu stron).

• Moduł A (Lewe ramię - Niskie): 120 cm długości x 80 cm szerokości.

• Moduł B (Narożniki - Wysokie): 80 cm x 80 cm (kwadrat) lub 120 x 80 cm.

• Moduł C (Mostek - Łącznik): 150 - 180 cm długości (wiszący element).

2. Widok z przodu (Elewacja i Wysokości)

Tutaj widać kluczowe różnice w poziomach dla różnych grup wiekowych oraz "mostek" umożliwiający podjazd wózkiem.

Legenda wymiarowa do Widoku z przodu:

• Poziom 0: Grunt (żwir/trawa).

• H1 (Strefa Malucha): Wysokość całkowita 45 cm.

  • Konstrukcja: 4 belki (przy założeniu belki 10x10 cm) + stopki/dylatacja od gruntu 5 cm.

• H2 (Strefa Starszaka): Wysokość całkowita 85 cm.

  • Konstrukcja: 8 belek + stopki.

• H3 (Prześwit Mostka): Minimum 65 cm od ziemi do spodu donicy wiszącej (norma dla wózków inwalidzkich i kolan).

• H4 (Głębokość donicy na mostku): ok. 20-25 cm (wystarczy na zioła i kwiaty, nie obciąża nadmiernie konstrukcji).

3. Detal Konstrukcyjny (Przekrój ściany)

To najważniejszy rysunek dla trwałości donicy. Pokazuje, jak zabezpieczyć drewno BSH przed gniciem od mokrej ziemi.

Opis warstw (od zewnątrz do wewnątrz):

1. Belka BSH: 100x100 mm lub 60x120 mm (układ poziomy).

2. Impregnat: Warstwa bitumiczna lub gruba folia budowlana przybita do drewna.

3. Termoizolacja: Styropian XPS (styrodur) 2 cm – kluczowe, aby ziemia nie wysychała błyskawicznie latem przy nagrzanym drewnie.

4. Folia kubełkowa: Kubełkami w stronę drewna/styropianu (tworzy szczelinę powietrzną).

5. Agrowłóknina: Przepuszcza wodę, zatrzymuje ziemię.

6. Drenaż (na dnie): Warstwa keramzytu (ok. 5-10 cm).
